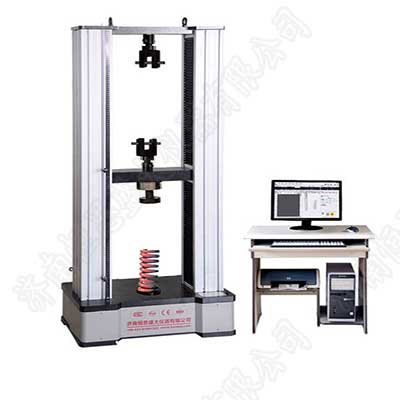

平面渦卷彈簧力學試驗機主要用途：

彈簧拉壓試驗機可對各種圓柱簧、碟簧、塔簧、卡簧、片彈簧、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等進行精密試驗和分析。

平面渦卷彈簧力學試驗機主要功能：

1、可通過4種測試方法對彈簧測試，滿足不同的測試需求。

2、國內首創：可顯示彈簧力值與高度、力值與變形2種變化曲線，便于分析。

3、國內首創：電子手輪操控，手動、自動任意切換，可對壓盤合并清零；并可滿足測試變形、位移要求極小的彈簧，如：碟形彈簧、彈片等。

4、國內首創：可實現位移自動清零，方便快捷。

5、可對彈簧進行一點或者多點自動測試；并可預設標準值、上下偏差，自動判斷彈簧是否合格，高于標準值還是低于標準值。

6、可進行分段測量，并能計算出每段的剛度（彈性系數）K和平均剛度。

7、程序過載、機械限位過載報警提示、自動返回，雙重保護傳感器、試驗機不受損壞。

8、試驗結果可保存50組數據，可查詢、打印。

平面渦卷彈簧力學試驗機主要技術參數：

規格ZCTL-Z500、1000N、2000N、3000N、5000N

結構雙螺母滾珠絲杠

工作方式滾珠絲杠傳動，伺服電機加載

顯示方式大液晶、漢字顯示

數據處理自動采集、處理，可以保存、查詢、打印

量程0-100%

試驗力分辨力500N/0.01N1000N-5000N/0.1N

零點相對誤差±0.1%

試驗力示值相對誤差±1.0%

試驗力示值重復性相對誤差1.0%

位移分辨率0.01mm

位移示值誤差（微米）≤±（50+0.15l）

拉伸空間500mm

壓縮空間500mm

壓盤直徑110mm

上下壓盤平行度≤0.05mm

速度范圍0.01-500mm/min

試驗機尺寸約530×230×1350mm

試驗機重量(凈重)約130kg

供電電源AC220V±10%50Hz

保護功能程序、機械雙重保護

噪音50dB（A）

裝配、電氣、外觀符合國家標準GB/T2611

包裝、運輸符合機械部標準JB/T6147

試驗機級別1級
